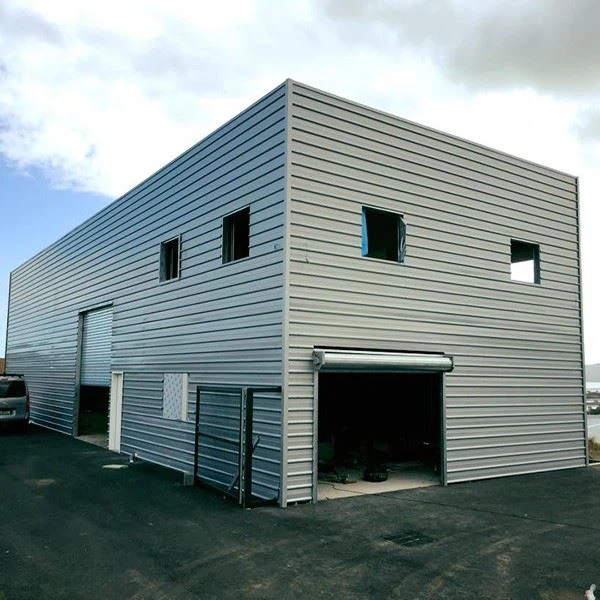

Предлог дизајна зграде челичне конструкције за постројење за прераду трешања у Чилеу

Предлог пројекта за постројење за прераду трешања у Чилеу, експлицитно интегрисан саЦБЦ (Хангзхоу Ксики Буилдинг Цо., Лтд.)спецификације производа и могућности. ЦБЦ је познат по својим-префабрикованим челичним зградама високог квалитета, хладним{2}}решењима у ланцу и искуству у извозу-нарочито у Латинској Америци.





Локација: Чиле (Сеизмичка зона 3–4 по НЦх433.2009.)

Димензије зграде: 40 m (L) × 40 m (W) × 5 m (H)

Функција: Прерада трешања за храну{0}}са интегрисаним складиштењем

Кључни захтеви:

Унутрашњост{0}}безбедна за храну (сагласно САГ/Чиле и ФДА{1}})

Високе топлотне перформансе (У-вредност мања или једнака 0,25 В/м²·К)

Потпуна усклађеност са чилеанским сеизмичким кодовима

Оптимизован ток логистике за кварљиву робу

Напомена о ЦБЦ интеграцији: Овај дизајн користи ЦБЦХладни{0}}префаб систем (ЦЦПС)-модуларна, прехрамбена{1}}челична грађевинска платформа развијена за агро{2}}индустријски извоз.





Примарна структура

Систем: ЦБЦСМРФ+ хибридни оквир

Стубови и рогови: АСТМ А992 / К355Б Х-секције (ЦБЦ-сертификовани, ЦЕ-ознака)

Чворови за повезивање: Моментни моменти-отпорни спојеви са пригушивачима за расипање енергије- (опционо за зону 4)

Сеисмиц Цомплианце:

Дизајниран поНЦх433.Оф2009 + НЦх2369.Оф2003(индустријске структуре)

ЦБЦ пружаанализа спектра сеизмичког одговоракао део БИМ испорука

Све структурне компоненте су фабрички-префабриковане са толеранцијом ±2 мм за брзу-монтажу на лицу места

Предност ЦБЦ у односу на стандардне индустријске зграде

Феатуре	ЦБЦ{0}}Цалл Цхаин Фоод Фацилити	Стандардна индустријска зграда
Систем оквира	ЦБЦ СМРФ+ са дуктилним детаљима	Једноставан оквир портала
Тхермал Енвелопе	ЦБЦТхермаПанел 120(ПИР језгро)	Генерички ЕПС панели
Хигиене Финисх	ЦБЦХигиСтеел™унутрашња облога	Голи метал или боја
Леад Тиме	8–10 недеља (од фабрике до локације)	12+ недеље
Екпорт Екпериенце	>10 хладних објеката у ЛАТАМ-у (укључујући Чиле, Перу)	Ограничена евиденција извоза{0}}обе хране





Зидови и кровови

Производ: ЦБЦ ТхермаПанел 120

Језгро: 120 мм ПИР (λ=0.022 В/м·К), ватрогасна-оцена Б-с1,д0 (ЕН 13501-1)

Унутрашња страна: 0,6 ммЦБЦ ХигиСтеел– бели полиестер са антимикробним премазом (НСФ/АНСИ 51 сертификат)

Спољашња страна: 0,6 мм ПВДФ-челик обложен ПВДФ (УВ-отпоран на чилеанско сунце)

У{0}}вредност:0.18 W/m²·K(потврђено лабораторијским тестирањем ЦБЦ)

Инсталација: Перо-и-жлеб са дуплим силиконским заптивкама; парна баријера интегрисана

Подови

Систем: ЦБЦ препоручујепартнер{0}}примењен епоксидни систем(нпр. Сика или Фосроц) преко ЦБЦ- распореда арматуре плоче

Плоча коју је дизајнирао ЦБЦ структурни тим са{0}}опцијом накнадног затезања за контролу пукотина

Покривена лајсна (Р=50 мм) за усклађеност са прањем





Врата

Персоннел Доорс: ЦБЦ-изворСтаинлессГуард™врата (1,0×2,1 м)

Оквир од нерђајућег челика 304, изоловано језгро, самозатварајућа шарка

Интегрисан са ЦБЦ системом управљања зградом (БМС) за евидентирање приступа

Логистицс Доорс: ЦБЦ РапидСеал™ Доцк систем(4 јединице):

3,0×3,2 м изолована брза-роло врата (Албани или Хорманн ОЕМ, ЦБЦ-интегрисана)

Животни век: 100,000+; брзина затварања: 1,2 м/с

Упарено са ЦБЦТхермалДоцк™склоништа на надувавање

Сви отвори за врата су унапред{0}}пројектовани у ЦБЦ панелу да би се избегло сечење на терену

Виндовс

Нема у зонама обраде (према ЦБЦ{0}}протоколу о безбедности хране)

ОпционоЦБЦ ВисионПод™(600×600 мм): двоструко-застакљени, аргоном-пуњени, термички сломљени оквир – само за контролне собе





Зонирање (ЦБЦ ПроцессФлов™ методологија):

Зона А (пријем): Северни зид – директан истовар до линије за прање

Зона Б (обрада): Централно 20×30 м – испод ЦБЦЦлеанСпан™кров (без унутрашњих стубова)

Зона Ц (хладно складиште): Јужна дубина 10 м – одржава се на +1 степени преко ЦБЦ-интегрисаног интерфејса за хлађење

Зона Д (испорука): У близини јужних докова – постављање палета са ФИФО тракама

Проток материјала:

Транспортни системи монтирани на ЦБЦ секундарни челик

Под дизајниран за саобраћај виљушкара од 5 тона (спецификација арматуре ЦБЦ плоче: Ø12@150мм Т&Б)





Ставка	ЦБЦ код производа	Количина	Напомене
Примарни челични оквир	ЦБЦ-СМРФ-К355Б	65 МТ	Укључује основне плоче, анкер вијке
Валл Панелс	ЦБЦ-ТхермаПанел™120-В	1,520 m²	Нето површина (након одбитака врата)
Кровни панели	ЦБЦ-ТхермаПанел™120-Р	1,600 m²	Са интегрисаним олуком
Персоннел Доорс	ЦБЦ-СтаинлессГуард™-1021	2 јединице	Бела,{0}}врста хране
Рапид Доорс	ЦБЦ-РапидСеал™-3032	4 јединице	Са сигурносним сензорима
Флоор Реинфорцемент	ЦБЦ-СлабМат-К355	3.2 МТ	Испоручено исечено и савијено
БИМ пакет	ЦБЦ-БИМ-ФоодЦолд	1 сет	Укључује сеизмичке и термалне извештаје

Искључује МЕП, расхладно постројење и завршну обраду подова (поставили су локални партнери под ЦБЦ надзором)





Идеалне апликације

Извозно{0}}оријентисане паковања воћа (трешње, боровнице, авокадо)

Чворишта хладног ланца са сертификатом УСДА/ЕУ-

Пројекти модернизације пољопривреде{0}}које подржава влада (нпр. ЦОРФО иницијативе)

Циљани клијенти у Чилеу

Извозници воћа: Гарцес Фруит, Агрицола и Форестал Ел Цармен, Цампосол Цхиле

Задруге: Фрутариа, Цоопеуцхагро{0}}одељења

Логистички оператери: Агросупер Логистицс, Доле Цхиле Цолд Цхаин

Јавни пројекти: Регионалне развојне агенције у О'Хиггинсу, Маулеу и Нублеу

Зашто ЦБЦ?

Решење од-до{1}}краја: Дизајн → производња → Чилеанска подршка царињењу

Сертификат за{0}о квалитету хране: Панели тестирани према ФДА 21 ЦФР 175.300 и чилеанском ДС 97/2020

Сеизмичка експертиза: ЦБЦ је испоручио 12+ индустријских зграда у Чилеу од 2017

Локално партнерство: ЦБЦ сарађује са чилеанским инжењерским фирмама за одјаву-кода





Овај објекат представља аЦБЦ Цолд{0}}Цхаин Фоод Фацилити кључ у рукескројен за чилеанску извозну индустрију трешања. Интеграцијом ЦБЦ-аТхермаПанел™, СМРФ+ оквир, иПроцессФлов™ изглед, пројекат постиже:

Усклађеност са прописима(САГ, НЦх433, ФДА)

Енергетска ефикасност(30% мање оптерећење хлађења у односу на стандардне панеле)

Рапид деплоимент (<90 days from order to weathertight shell)

ЦБЦ нуди пуну техничку подршку-укључујући-надзор на локацији и БИМ координацију-како би се обезбедила беспрекорна испорука у захтевном сеизмичком и климатском окружењу Чилеа.

Припремљено коришћењем глобалних стандарда ЦБЦ (Рев. 2025). За коначно одобрење потребан је печат локалног професионалног инжењера и санитарна дозвола САГ-а.
