Канцеларијска зграда у Порт Моресбију, Папуа Нова Гвинеја помоћу ЦБЦ челичног система зграда

Анализа дизајна и тржишне прилагодљивости пословне зграде у Порт Моресбију, Папуа Нова Гвинеја помоћу ЦБЦ челичног система зграда



A1:
Зграда је једноспратна -челична{1}}оквирена канцеларијска структура са следећим кључним параметрима:

Димензије плана: 80,0 м (дужина) × 25,0 м (ширина), са 0,5 м кровних препуста са свих страна → укупна површина крова=81.0 м × 26,0 м.

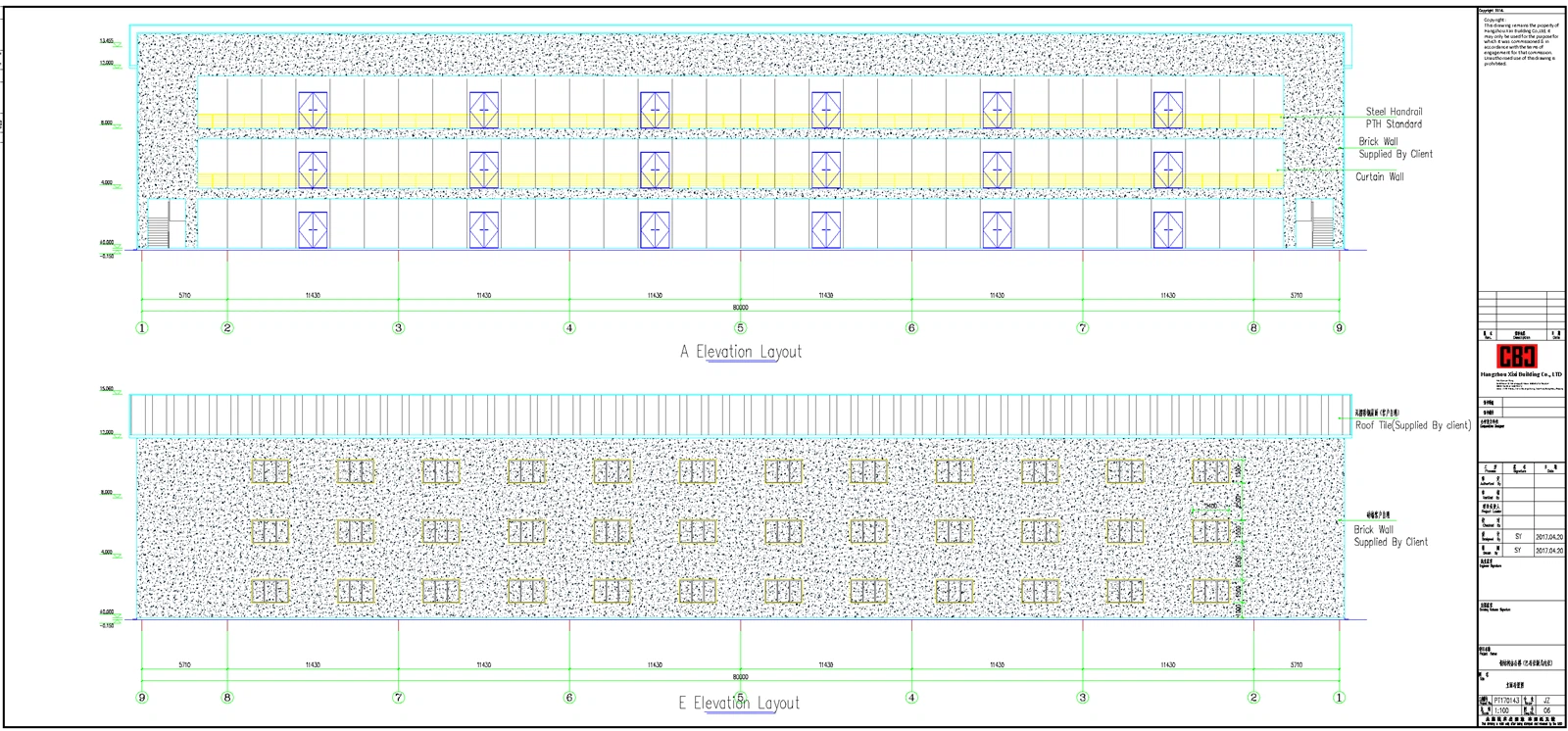

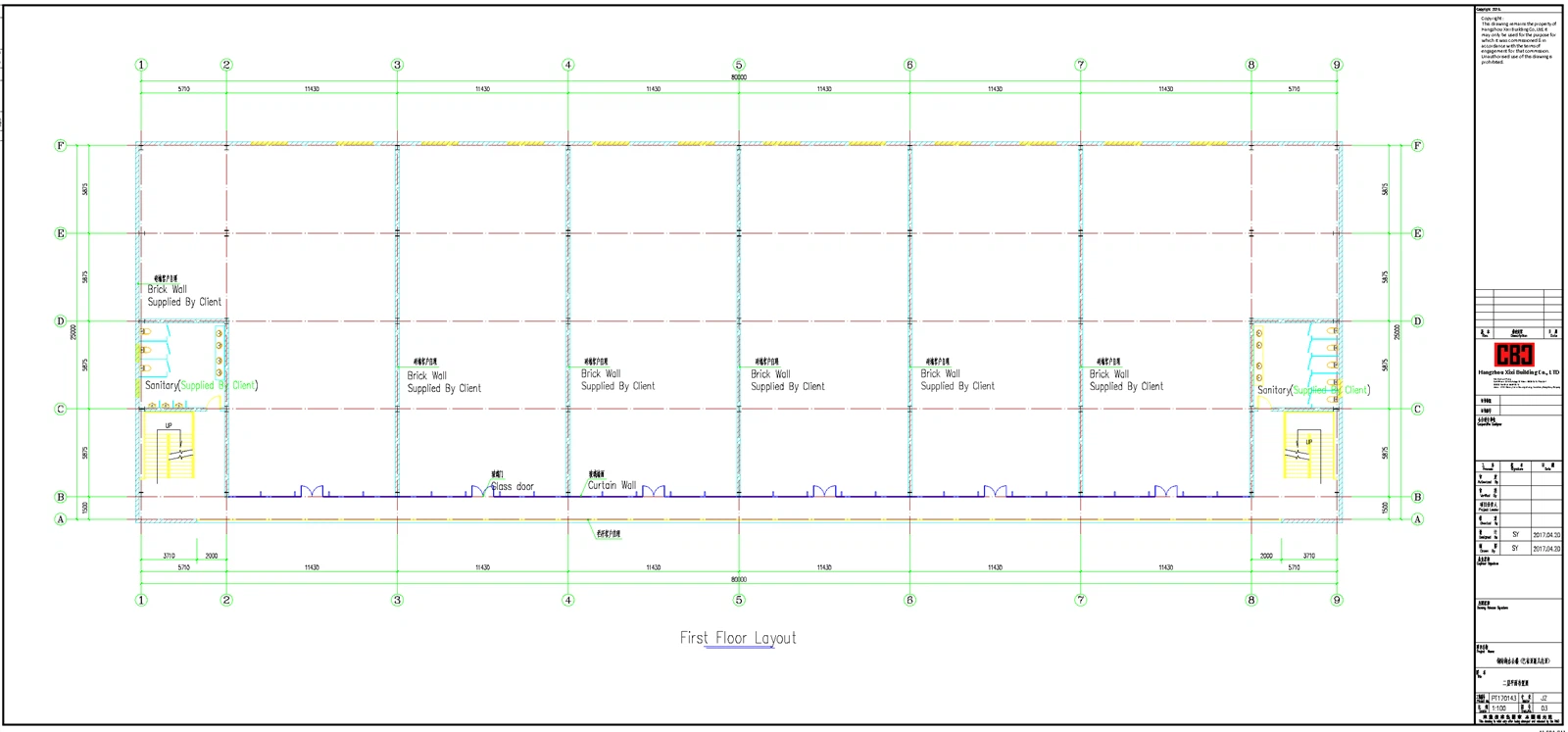

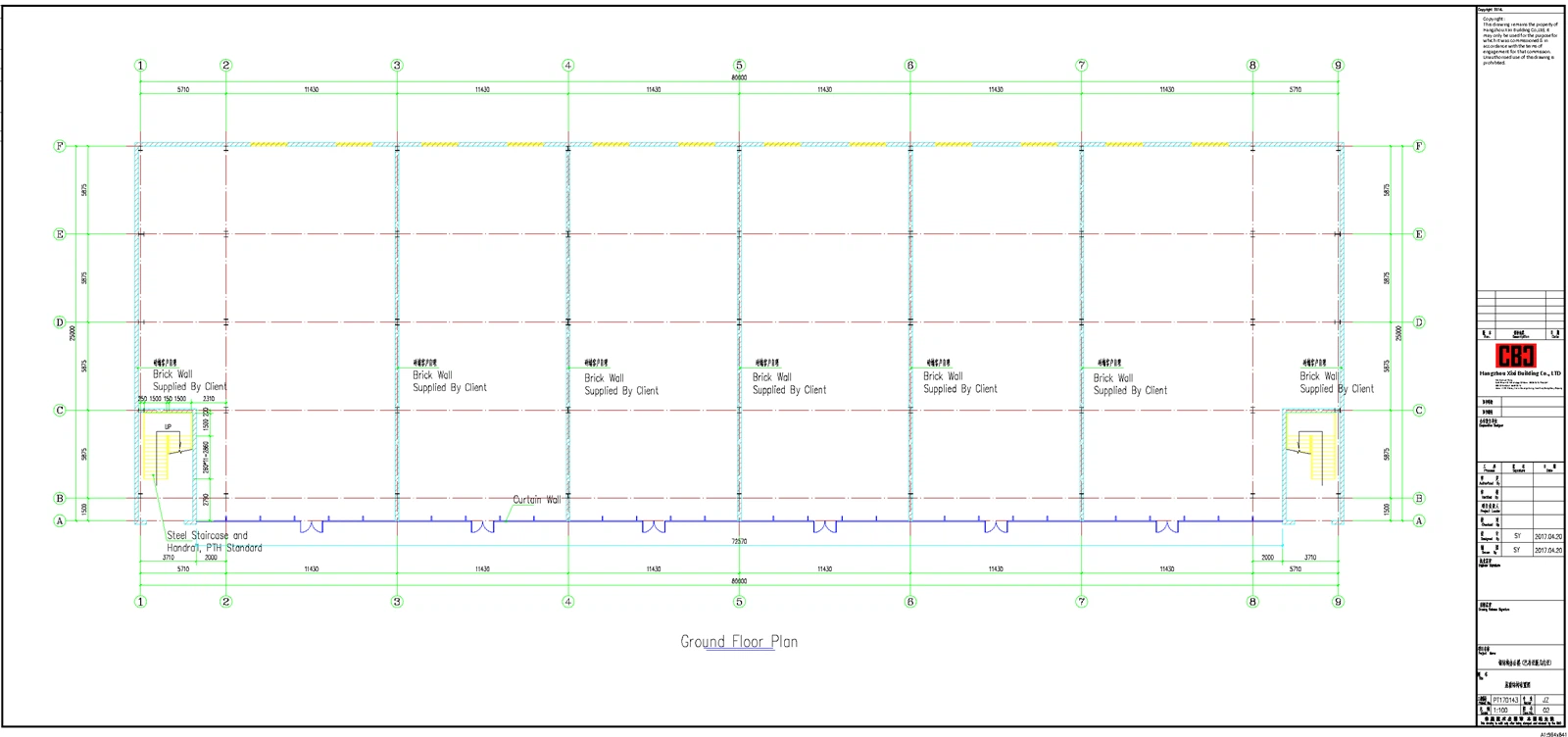

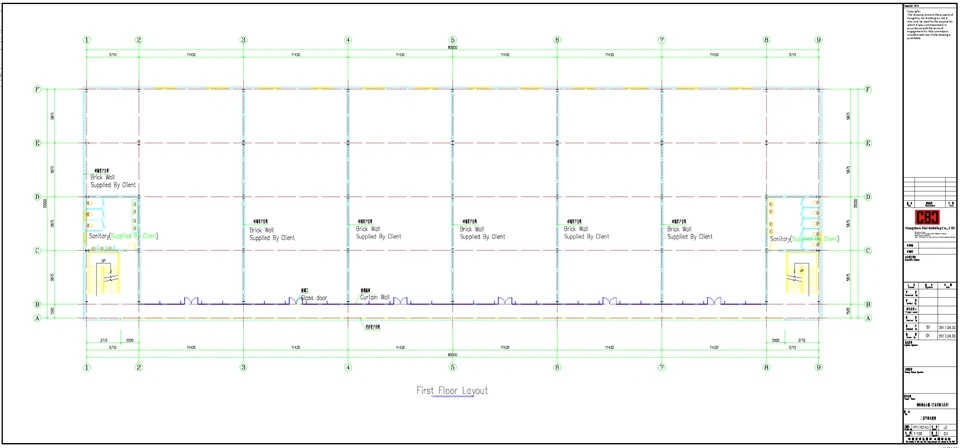

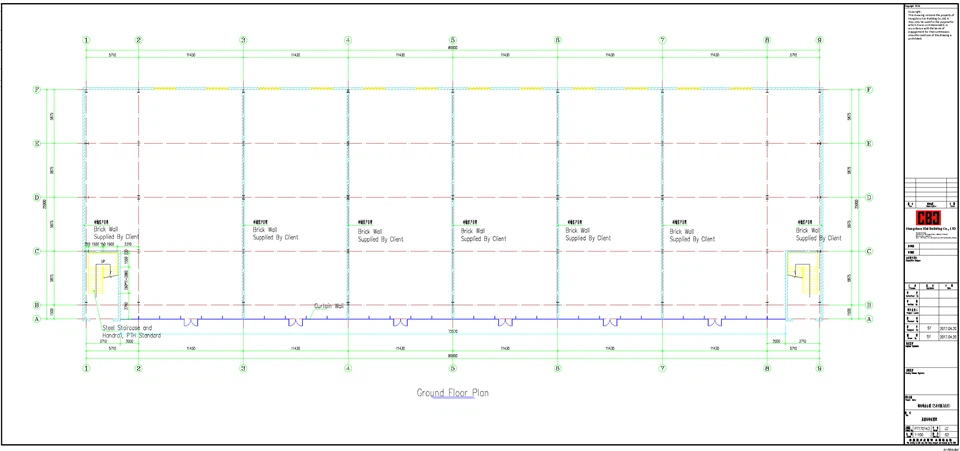

Подела залива по дужини: 8 лежишта конфигурисаних као:
5.71 m + 11.43 m × 6 + 5.71 m = 80.0 m

У две крајње увале (свака по 5,71 м) налазе се степеништа и тоалети.

Шест централних лежишта (11,43 м сваки) посвећено је затвореним канцеларијским модулима.

Распоред по ширини: Укупна ширина=25.0 м, која се састоји од:

Унутрашњи ходник дужине 1,5 м дужјужна страна,

23,5 м нето дубина канцеларије на северу.

Фенестрација:

Јужна фасада: структурално застакљивање у пуној-висини (стаклена завеса).

Северна фасада: Велики фиксни или покретни стаклени прозори (не-неоптерећени-).

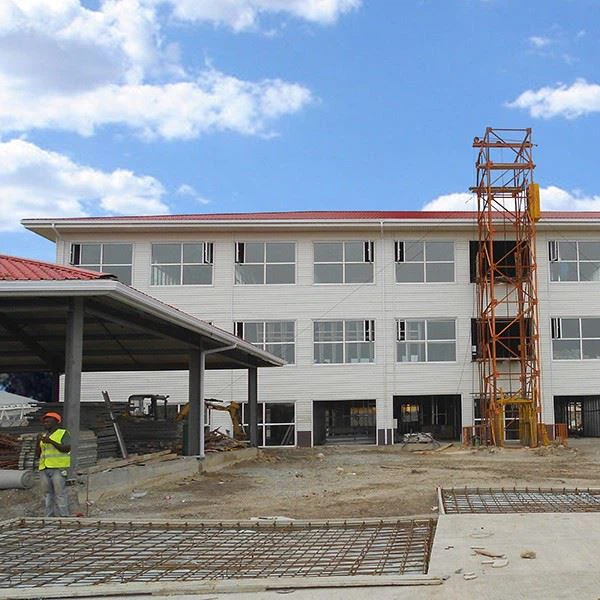

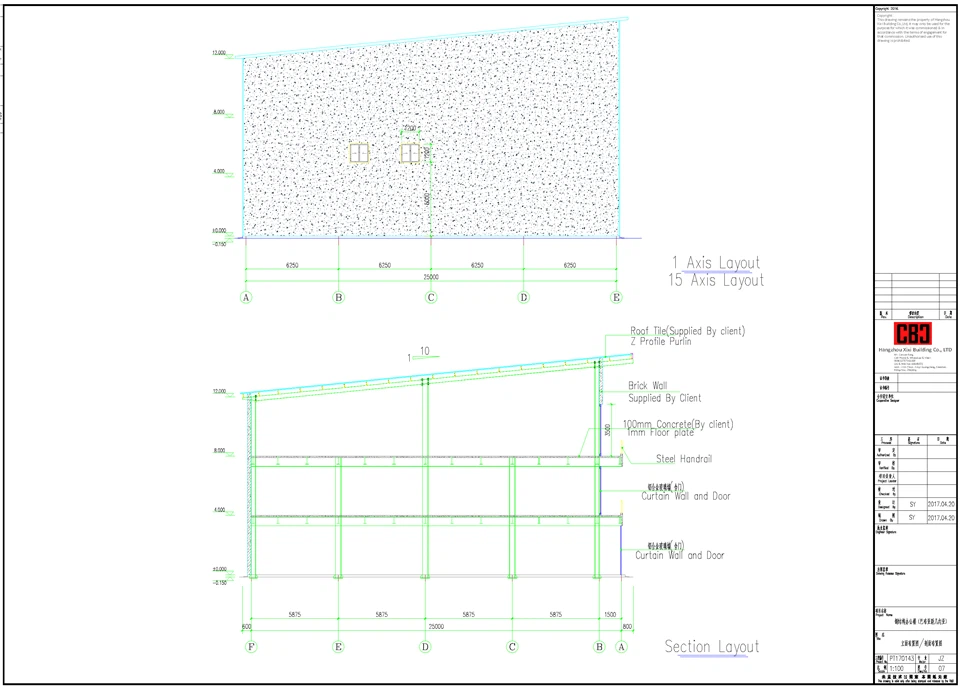

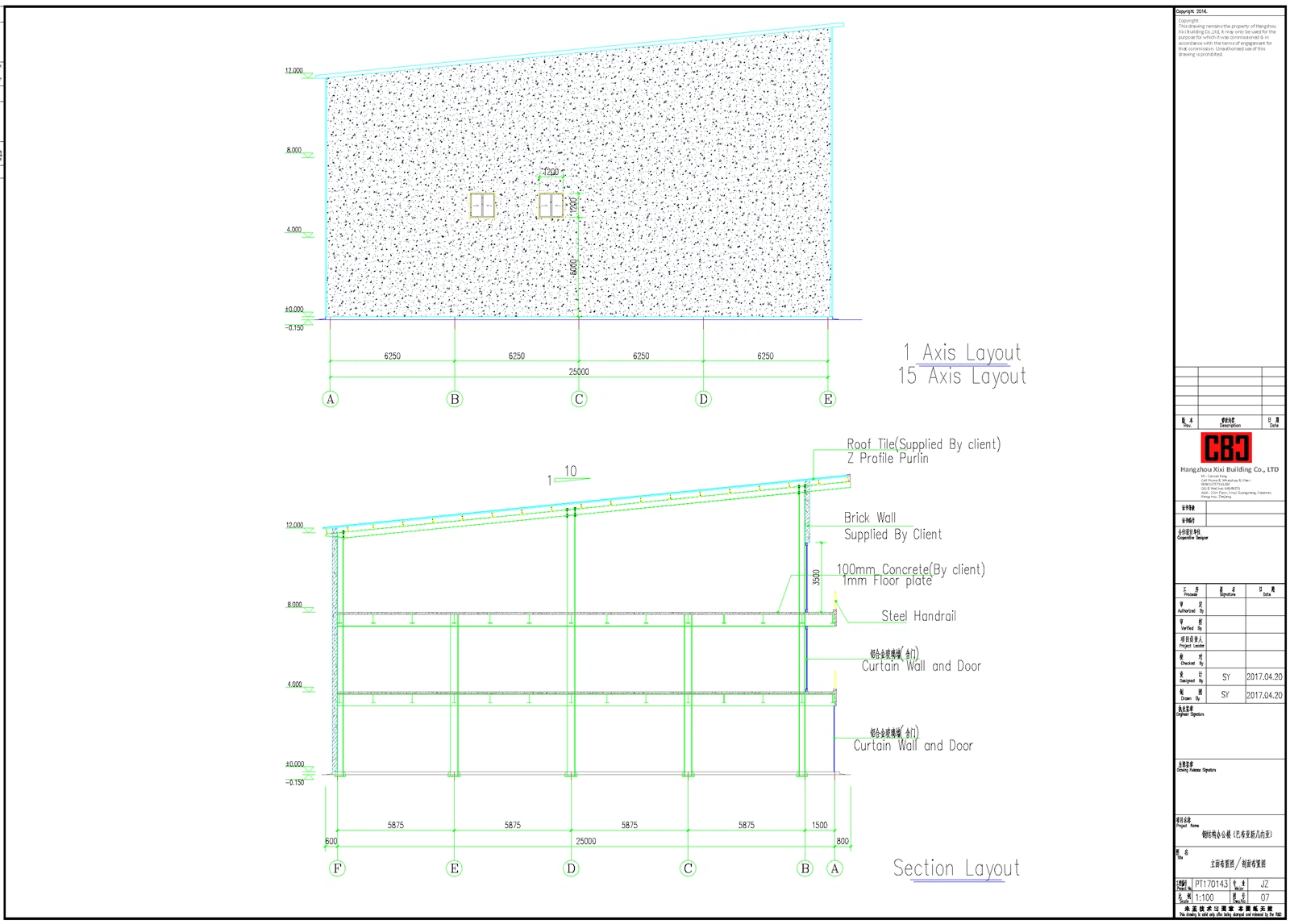

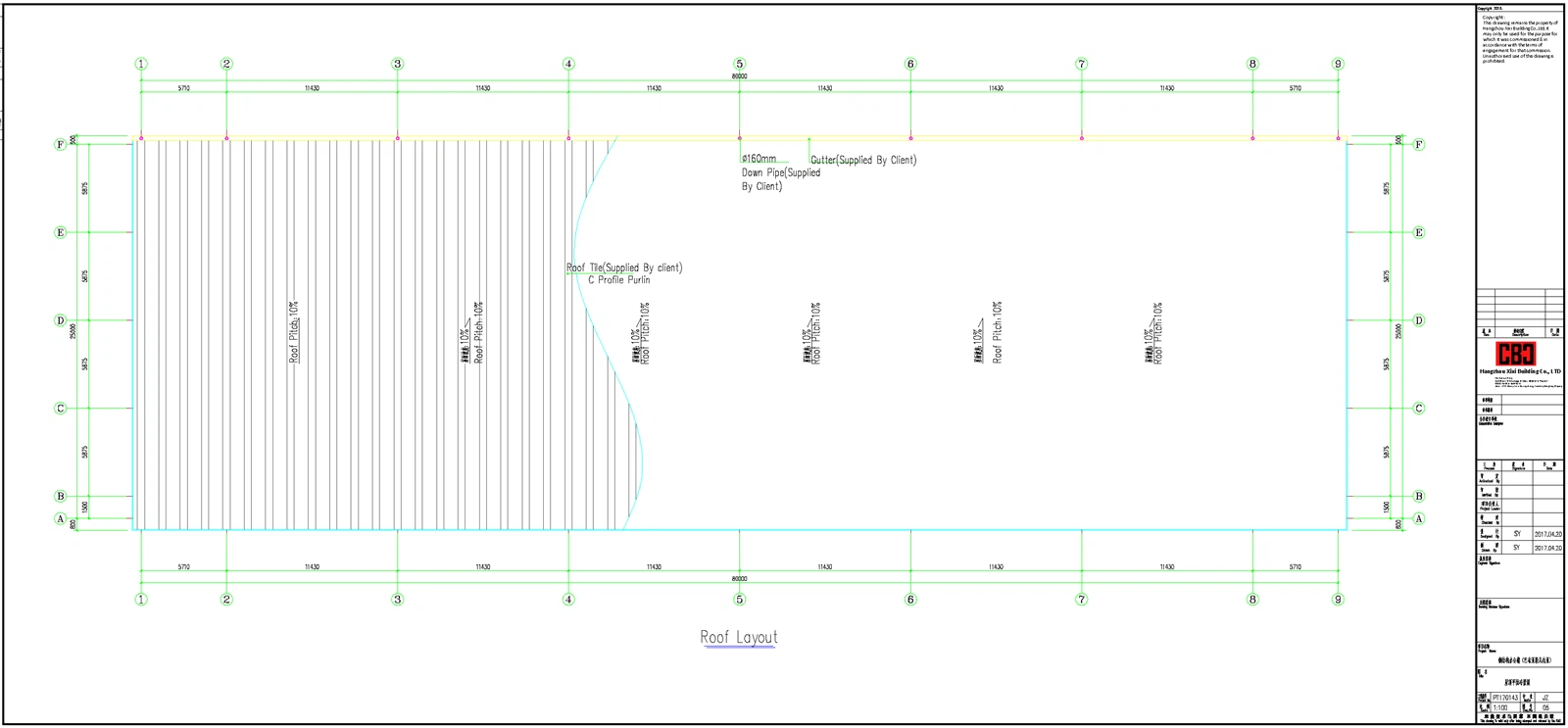

Кров: Кров са једним нагибом-(моно-нагиб) нагнут ка северу (типичан нагиб: 2–5%, претпостављено 3% → висинска разлика=0.75 м на распону од 25 м).

Висина надстрешнице: Уједначена чиста висина од4.0 mна јужној стрехи; гребен (северна ивица) при4.75 m.

Подни систем: ЦБЦ-испоручен1,0 мм профилисана челична палуба(композитни метални подови) соин-прелив од армираног бетона(обично дебљине 100–120 мм), делујући композитно са челичним гредама.

Зидови: Не-користећи испунулокални шупљи бетонски блокови(не носи{0}}носе; само за ограде и преграде).

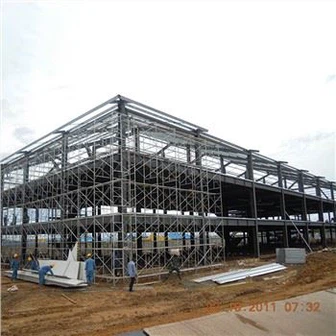

Примарни структурни оквир се састоји од:

Главни попречни оквири: Чврсти оквири портала или једноставно подупрте уграђене-И-греде у распону од 25 м (чист распон између северне и јужне линије).

Уздужна стабилност: Обезбеђено учвршћивањем крова, зидним учвршћивањем у језгру тоалета/степеништа и деловањем дијафрагме на композитним подовима и кровним палубама.

Колумне: ЦБЦ хладно-обликовани или заварени- стубови распоређени у међупростору (5,71 м или 11,43 м), пројектовани за гравитацију + бочна оптерећења.





A2:
Порт Моресби лежи у ависокосеизмичка зона(ПНГ је на Пацифичком ватреном прстену) и искустватропски циклони. Дизајн следи принципе усклађене са АС/НЗС 1170 и АИСЦ 360, прилагођеним локално.

Кључна разматрања дизајна:

Сеизмичко оптерећење: Висока сеизмичност захтева дуктилне детаље. ЦБЦ рамови би требало да користе моменте{1}}отпорне везе или концентрично укочене оквире у зонама степеница/подизача.

Оптерећење ветром: Основна брзина ветра ≈ 40–45 м/с (144–162 км/х). Стаклене фасаде морају бити структурно застакљене помоћу ветро-носних стубова.

Кровна дренажа: Кров са једним нагибом-усмерава кишницу ка северном олуку; адекватан пад (3%) спречава накупљање.

Бочна стабилност:

Јужни стаклени зид обезбеђујенема бочног отпора→ стабилност мора да потиче од:
(а) Учвршћена језгра у крајњим одељцима (ВЦ/степениште),
(б) Кровни Кс{0}}осиви или дијагоналне везице,
(ц) Композитна подна дијафрагма која преноси бочна оптерећења на вертикално учвршћење.

Фондација: Плитка подлога или тракаста подлога на компетентном латеритном тлу; темељи од шипова ако су близу приобалних меких наслага.

Структурни софтвер (нпр. ЕТАБС, САП2000) моделира 3Д оквир са:

Гравитационо оптерећење: мртво (челик, бетонска плоча, завршна обрада), под напоном (3,0 кПа канцеларија + 0.5 кПа одржавање крова).

Бочна оптерећења: Сеизмичка (спектар одзива према ПНГ кодовима) и ветар (АСЦЕ 7 или АС/НЗС 1170.2).



A3:

Компонента	Спецификација
Главне греде (попречне)	Изграђени{0}}И- профили (нпр. дубине 600–800 мм), прирубнице плоча/заварене, челик С355
Секундарне греде (уздужне)	Се{0}}или И-греде на 2,5–3,0 м оц носећа метална палуба
Колумне	Кутија или И{0}}обликовани-профили, основа-обложена бетонским подлогама
Метална палуба	ЦБЦ 1,0 мм поцинковани профилисани лим (нпр. Бондек®- тип), 120 мм бетонски прелив са мрежом/арматуром
Брацинг	Кружни шупљи профили (ЦХС) или равне шипке у крајњим преградама и крову
Везе	Вијчани/заварени моменти или причврсне везе према детаљима ЦБЦ стандарда
Подршка за облагање	Зидни појасеви (Ц-) на 2,0 м вертикалног размака за везице од цигле и причвршћивање прозора

Напомена: Шупљи блокови зидови сусамо фурнир-повезани преко зидних веза са челичним појасевима, али не носе структурно оптерећење.





A4:
Филипини деле сличнотајфунски и сеизмички ризициса ПНГ (НСЦП 2015 управља дизајном). Адаптације:

Ветар: Повећајте основну брзину ветра на 250+ км/х у приобалним областима → јаче причвршћивање крова, застакљивање-отпорно на ударце.

Сеизмички: Виши сеизмички коефицијенти у Метро Манили (зона 4) → побољшана дуктилност, могуће прелазак на оквире за посебне моменте.

Материјали: Шупљи блокови широко доступни; ЦБЦ подови компатибилни са локалним праксама за бетон.

Корозија: Користитепоцинкованог или обојеног челика(Цинк-Ал премаз) због високе влажности.

Применљивост: Веома погодан за индустријске паркове у Цебуу, Цларку или Батангасу. Мања подешавања величине лежишта могу бити усклађена са локалним стандардима модула (нпр. лежишта од 8 м или 10 м).



A5:
Чиле и Перу лицеекстремна сеизмичност(међу највишим на глобалном нивоу) алинизак ризик од тајфуна.

Кључне адаптације:

Сеизмички дизајн: Мора се придржаватиНЦх 433 (Чиле)илиНорма Тецница Е.030 (Перу). Захтева:

Виша класа дуктилности (нпр. Дуктилност тип Д у Чилеу).

Јака хијерархија стуб-слаба греда.

Изолација базе или системи за дисипацију енергије за критичне објекте.

Ветар: Ниже од ПНГ (осим приобалне Атакама), тако да је оптерећење облоге смањено.

Стаклене фасаде: Мора испунити границе сеизмичког померања (< h/400) to prevent breakage.

Фондације: Често захтевају дубоке гомиле због земљишта које се може течности (нпр. базени Лиме, ​​Сантиаго).

Одрживост ЦБЦ система: Одлична-модуларна челична конструкција расте на оба тржишта за брзу примену. међутим,локална сертификацијаЦБЦ веза је од суштинског значаја.





A6:
Тонга је амала острвска државаса:

Веома висок ризик од циклона(категорија 4-5 олује),

Умерена сеизмичност,

Ограничени грађевински ресурси.

Адаптације:

Ветар: Дизајн за 280+ км/х налете → робусне кровне везице-доле, застакљивање{2}}отпорно на ракете или замену стакла саалуминијумске ламеле + поликарбонату не-критичним зонама.

Корозија: Обавезна употребавруће{0}}поцинковани или нерђајући челикпричвршћивачи и чланови.

Једноставност: Смањење архитектонске сложености; префабрикујте целе оквире са-острва (нпр. на Фиџију или Новој Зеландији) за брзу монтажу.

Материјали: Увоз шупљих блокова може бити скуп → размотритебетонске нагибне{0}}плочеиливлакнасте цементне плочекао алтернативе.

ЦБЦ подобност: Добро за владине или невладине пројекте где су брзина и издржљивост битни, али логистика мора бити пажљиво планирана.



A7:
Јужна Африка имаумерених ветрова/сеизмичких оптерећењаали различите климе (приобални Дурбан наспрам сушног Јоханесбурга).

Кључна разматрања:

Стандарди: Десигн перСАНС 10160(утовар) иСАНС 10162(челик). Сеизмичка оптерећења су мала (већина региона Зона 1), али ветар може бити јак у приобалном западном/источном Кејпу.

Безбедност: У урбаним срединама (нпр. Јоханесбург), може бити потребно застакљивање{2}}приземљаламинирани или сигурносни филм.

Термичке перформансе: Застакљивање-окренуто на север (на јужној хемисфери) изазива прегревање → додајте спољашње сенчење или ниско{1}} стакло.

Материјали: Шупљи блокови и челични подови су стандардни; ЦБЦ систем се добро интегрише са локалним произвођачима.

Корозија: Приобалним градовима (Дурбан, Кејптаун) потребна је заштита од корозије Ц4.

Маркет фит: Идеално за комерцијалне канцеларије у индустријским чворовима (нпр. Росслин, Исандо). Потребне су минималне структурне промене.





A8:
Индонезија лицавеома висок сеизмички и вулкански ризик, плусобилне падавине и влажност.

Потребне измене:

Сеизмички: Мора пратитиСНИ 1726:2019(еквивалентно АСЦЕ 7). Високе сеизмичке зоне (нпр. Џакарта, Бали, Паданг) захтевају:

Редундантни бочни системи,

Строга контрола међусобног одступања,

Евентуално двоструки системи (моментни оквир + језгро са везом).

Ветар: Умерено (осим источних острва), али монсунске кише захтевају стрмији нагиб крова (већи или једнак 5%) и веће олуке.

Влажност и корозија: КориститеАл-Челик обложен цинком(нпр. ЗАМ®) или системи боја за тропску изложеност.

Локални материјали: Уобичајени су шупљи блокови од глине или бетона; обезбедити компатибилност са кретањем челичног рама.

стакло: Препоручује се каљено стакло{0}}натопљено топлотом да би се спречило спонтано ломљење на влажној топлоти.

ЦБЦ применљивост: Јак потенцијал на Јави, Суматри и Сулавесију за корпоративне или владине зграде, под условом да су сеизмички детаљи побољшани.

Пословна зграда ЦБЦ{0}}челичног оквира дизајнирана за Порт Моресби је робусно, модуларно решење које се може ефикасно прилагодити различитим глобалним тржиштима. Док је основна структурална логика и даље конзистентна,локалне опасности по животну средину (ветар, сеизмика, корозија), доступност материјала и регулаторни оквиридиктирају неопходне модификације. Уз циљана инжењерска прилагођавања, овај дизајн нуди скалабилно, издржљиво и брзо распоређено канцеларијско решење широм Филипина, Латинске Америке, Пацифичких острва, јужне Африке и југоисточне Азије.
