120 М² једноспратна стамбена кућа са 3 спаваће собе

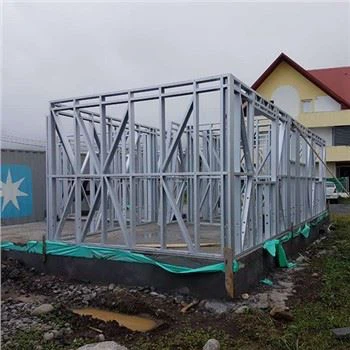

Испод је комплетан архитектонски и материјални пакет за а120 м² једноспратна стамбена кућа, дизајниран за тропске и сеизмичке{0}}регије, као што суФилипини, Чиле и Папуа Нова Гвинеја. Дизајн укључује3 спаваће собе, 2 купатила, кухиња-отвореног плана и дневни боравак, и користи асистем оквира од лаког{0}}челика (ЛГС).са одређеним слојевима зидова, крова и изолације.

---





Кључне карактеристике

Укупна површина пода: 120 м² (приближно. 1, 292 фт²)

Лаиоут: Једноспратни, правоугаони отисак за структурну ефикасност и отпорност на циклон/сеизмику

Оријентација: Оптимизовано за унакрсну{0}}вентилацију и природну дневну светлост

Нагиб крова: 15 степени (погодно за отицање кише у тропским климама)

Висина плафона: 2.7 m (8'10")

Спољашњи зидови: Облога од цементних влакана + ЛГС + изолација

Унутрашњи зидови: Двострани{0}}гипс на ЛГС са изолацијом

Кров: Валовити метал (челик -обложен бојом) преко изолованих ЛГС решетки

---



Испод је ајасан и организован стосумирајући наматеријали, спецификације, количине и јединицеза једноспратну-кућу од 120 м² од лаке челичне конструкције дизајнирану за тропске и сеизмичке регионе (Филипини, Чиле, Папуа Нова Гвинеја).

---



Распоред полетања материјала и количине

бр.	Материјал / компонента	Спецификација / Опис	Јединица	Количина	Напомене
1	Спољашња облога од цементних влакана	Дебљина 10 мм, унапред{1}}готова, преклопна облога	m²	100	Укључује 5% отпада
2	ОСБ облога (зидови)	Дебљина 12 мм, конструкцијска класа	m²	100	За спољашње зидове
3	ОСБ кровна плоча	дебљине 15 мм	m²	130	Површина косог крова + 5% отпада
4	Зидна прозрачна мембрана (ВРБ)	Паро{0}}пропустљив,-отпоран на воду (нпр. Тивек-тип)	m²	100	Наноси се преко ОСБ-а на зидове
5	Подлога за кров	УВ{0}}отпорна, паропропусна{1}} кровна мембрана	m²	130	Под металним кровом
6	Челични клинови (зидови) лаких{0}}	92 мм дубина, 0,55 мм дебљина основног метала (БМТ), Ц{2}} пресек	линеарни м	320	Спољашње + унутрашње преграде
7	Лагани{0}}челични кровни носачи и греде	Дубина решетке: 200–250 мм; БМТ: 0,75 мм; размак @ 600 мм оц	кг	2,800	Приближно. 22–25 кг/м² крова
8	Изолација од стаклене вуне (зидови)	Дебљина 150 мм, густина већа или једнака 32 кг/м³, Р-13	m³	16.5	Попуњава зидне шупљине (94 м² × 0,09 м)
9	Изолација стакленом вуном (кров)	150 мм дебљине, Р-19	m³	18.6	Између кровних решетки (124,2 м² × 0,15 м)
10	Гипсане плоче (унутрашња завршна обрада)	12,5 мм дебљине, стандард (МР тип у купатилима)	m²	350	Зидови (обе стране) + плафон + 10% отпада
11	Челични кров у боји -обложен валовитим кровом	0,5 мм дебљине, антикорозивни премаз (нпр. АЗ150 или З275)	m²	130	Укључује додатак за гребен, надстрешницу, причвршћиваче
12	Оперативни прозори	Алуминијумски рам, 1,2 м × 1,2 м, са мрежом против инсеката	јединица	3	Један по спаваћој соби
13	Унутрашња врата	Пуно језгро, 0,8 м × 2,1 м (спаваће собе); 0,75 м × 2,1 м (купатила)	јединица	5	Купатило са 3 спаваће собе + 2
14	Главна улазна врата	Чврсто језгро, -заптивено, 0,9 м × 2,1 м	јединица	1	Предњи улаз
15	Клизна стаклена врата	Алуминијумски{0}}урамљени, дупло-застакљени опционо, 2,4 м × 2,1 м	јединица	1	Отвара се у отворени дневни боравак
16	Причвршћивачи, заптивачи, траке, бљескалице	Само{0}}шрафови, бутил трака, кровни опшив, трака за спојеве	паушални износ	-	Предвиђено за пуну коверту
17	Парна баријера (опционо у купатилима)	Полиетиленски лим (0,2 мм)	m²	15	Иза МР гипса у влажним зонама

---

Укупна покривеност материјала коверте:

Кондиционирана подна површина: 120 m²

Површина спољног зида (мрежа): ~94 m²

Област унутрашње преграде: ~86 m²

Подручје нагнутог крова: ~124 m²

Ова табела пружа апрактична основа за набавку, обрачун трошкова и планирање изградње. Количине укључују стандардне додатке за сечење отпада и преклапања као што је типично за пројекте оквира од лаког челика у тропским регионима у развоју.

Напомена: Темељ, МЕП (механичка, електрична, водоводна), подови, боја и опрема нису укључени.



Претходни материјални узлет се фокусирао наомотач зграде и примарно уоквиривање(зидови, кров, изолација, облоге, врата и прозори). Међутим, комплетна кућа захтевадодатни материјализа структурални интегритет, отпорност на временске услове, унутрашњу завршну обраду и интеграцију система.

Испод је табела садруге битне врсте материјала које нису претходно наведене, заједно са њиховим процењеним количинама заЈедноспратна кућа од 120 м² са челичним оквиром.

---



Додатне количине материјала (није на оригиналној листи)

бр.	Материјал / компонента	Спецификација / Опис	Јединица	Процењена количина	Сврха / Напомене
1	Бетон (темељ)	Ојачана тракаста подлога или плоча-на- нивоу, Ц20/25	m³	28–35	Зависи од тла; ~250 мм дебљине плоче=12 м × 10 м × 0,25 м=30 м³
2	Арматура (за темељ)	Деформисане шипке, Ø10–12 мм	кг	600–800	За ојачање темеља/плоче
3	Анкер вијци	М12 или М16, вруће{2}}поцинковано, дужине 300–400 мм	ком	40–50	Спојите основну плочу на темељ на 1,2–1,8 м оц
4	Челични ђон и горње плоче (зидне стазе)	Дубина 92 мм, 0,75–1,0 мм БМТ, У-канал	линеарни м	160	Доње и горње траке за све зидове (спољашњи + унутрашњи)
5	Кровне греде (секундарни чланови)	Ц{0}} пресек, 75–100 мм дубине, 0,55 мм БМТ	линеарни м	220	Подршка ОСБ кровној палуби @ 600 мм оц преко решетки
6	Само{0}}шрафови (СФС)	Ø4,2–4,8 мм, дужине 25–50 мм, отпоран на корозију{4}}	кг	35–40	За спојеве од челика-на-челик, ОСБ и гипсане спојеве
7	Гипсана трака за спојеве и маса	Папирна/мрежаста трака + маса за спајање{1}}врста	ролне / кесе	12 ролни / 15 кеса	За завршну обраду шавова од сувог зида
8	Боја (унутрашњост)	Акрилна емулзија, 2 слоја	литара	90–100	~0,8 Л/м² × 120 м² зидови и плафон ≈ 96 Л
9	Завршна обрада пода	Винилне даске, керамичке плочице или полирани бетон (по избору корисника)	m²	120	Пуна површина
10	Плафонске летве или канали за облагање	Лагани{0}}челик, за носач плафона од гипса	линеарни м	180	Ако плафон није директно фиксиран на доњи појас решетке
11	Ивице које трепере и капају	Поцинкована или алуминијумска, за кровне стрехе, грабуље, продоре	линеарни м	50	Спречите улазак воде на ивице
12	Поклопац и бочни затварачи	Завртњи{0}}одговарајући по боји са неопренским подлошкама	ком	600	~5 шрафова/м² крова
13	Електрични водови и кутије (грубо-ин)	ПВЦ или ЕМТ цеви, разводне/излазне кутије	м / ком	200 м / 40 ком	Основно осветљење и распоред напајања
14	Водоводне цеви (грубо{0}}у)	ППР или ЦПВЦ за воду; ПВЦ за дренажу	m	80–100	Два купатила + кухиња
15	Кровни олуци и сливници	Алуминијум или ПВЦ, олук 150 мм, цијев 75 мм	линеарни м	24 (олук) + 8 (доле)	Периметарска кровна дренажа
16	Штит од термита / баријера од влаге (плоча)	Парна баријера од полиетилена (0,3 мм)	m²	125	Испод плоче за смањење пораста влаге
17	Мрежа или мрежа за држање изолације	Пластична или жичана мрежа за држање стаклене вуне на месту	m²	110	Опционо, али се препоручује за вертикалне шупљине

---



Напомене на основу процене:

Фондација: Претпостављена ојачана темељна плоча (честа у тропским регионима); алтернативе као што су стуб-и-промениле би потребе за бетоном/арматуром.

Причвршћивачи: Лагани челични оквир обично користи 1 шраф на 300 мм за облогу и 1 по клин за гипс.

Паинт: На основу стандардне покривености (10–12 м²/Л по слоју); укључује зидове и плафон.

МЕП (машински, електрични, водоводни): Количине сусамо грубо{0}}-инсталатери (вц шоље, лавабои, светла) нису укључени.

Олуци: Обавезно у областима-са великим падавинама (Филипини, ПНГ); често изостављен у сушним зонама, али укључен овде ради отпорности.

---





Следеће суније укљученоу било којој горе наведеној количини и мора се додати на основу локалних стандарда или преференција клијената:

Кухињски ормари и плоче

Опрема за купатила (ВЦ шкољке, лавабои, тушеви)

Расвјетна тијела и прекидачи/утичнице

ХВАЦ или плафонски вентилатори

Уређење, ограда, септичка јама

Накнаде за дозволе, рад, превоз

---

Ова проширена листа обезбеђује ареалан план набавкиза структуру спремну{0}}кључ у руке која користи оквире од лаког челика у изазовним климатским условима. За стварне пројекте, препоручује се детаљан БОК (предмер) из грађевинских цртежа.
